碟形端板承受外壓時的應力分布/ Stress distribution of dished end plate under external pressure
端板承受外壓時，哪裡應力值最高？

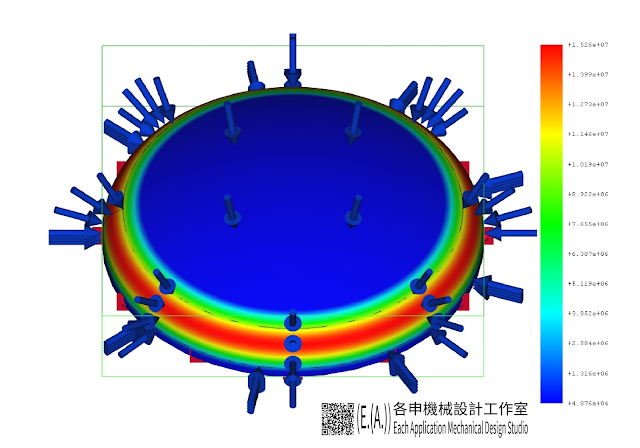

以內徑 1230 mm 的 10:1 碟形端板，厚度 8 mm 。承受 100 kpa 的外壓。以有限元素分析法去研究端板上哪一個區域產生的應力值最高？下圖是運算結果，其顯示碟形端板在球面及圓桶直部中的過渡圓角處所產生的應力值最高。所以以此圖可以了解壓力容器建造法規才會規定端板等圓角過度區的幾何條件。
以內徑 1230 mm 的 10:1 碟形端板，厚度 8 mm 。承受 100 kpa 的外壓。以有限元素分析法去研究端板上哪一個區域產生的應力值最高？下圖是運算結果，其顯示碟形端板在球面及圓桶直部中的過渡圓角處所產生的應力值最高。所以以此圖可以了解壓力容器建造法規才會規定端板等圓角過度區的幾何條件。
