壓寶計劃：壓力容器及桶槽設計圖的座標

 工廠北方/CN

在組裝設備時，指定其安裝地點的基準點。

 設備北方

設備設計時，指定的基準方向。

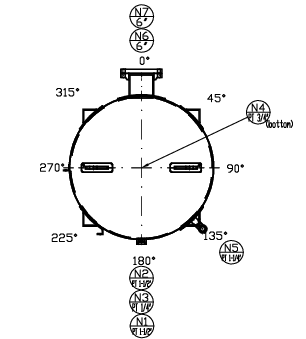

管嘴方位圖

• 立式設備上視圖分布，以設備北方為基準 0 度，以順時鐘方向依其角度設置管嘴方位。在正視圖方向以下方 T.L. 或是端板與殼板的焊縫接頭為基準點 0 ，排列其管嘴的高度位置。在上下端板的管嘴方位及位置則以中心線的距離標示。

• 臥式設備，在端板側以上方為 0 度，順時針排列管嘴位置，以左側 T.L. 或是端板與殼板的焊縫為基準點 0 ，排列水平位置。左右端板管嘴方位以中心線的距離標示。
• 管嘴的高度
• 以連接桶身的焊縫為準，到法蘭面的距離。
• 以桶槽中心線到法蘭面的距離。


法蘭螺栓孔對齊方位

• 在端板上的管嘴法蘭，其法蘭螺栓孔跨管嘴中心線與桶槽中心線連線的中心。
• 管嘴法蘭螺栓孔方位跨與設備中心線。

腳座與裙座螺栓孔中心直徑(B.C.D)

以設備中心為圓點，排列腳座與裙座螺栓孔中心直徑。以設備北方為 0 度，順時鐘排列。
