碟形端板承受外壓時的應力分布/ Stress distribution of dished end plate under external pressure

 端板承受外壓時，哪裡應力值最高？

以內徑 1230 mm 的 10:1 碟形端板，厚度 8 mm 。承受 100 kpa 的外壓。以有限元素分析法去研究端板上哪一個區域產生的應力值最高？下圖是運算結果，其顯示碟形端板在球面及圓桶直部中的過渡圓角處所產生的應力值最高。所以以此圖可以了解壓力容器建造法規才會規定端板等圓角過度區的幾何條件。



相關資炓

壓力容器設計 各申機械設計工作室

有限元素分析：殼板上開大孔

在殼板上開一個超過內徑 510 mm 的孔

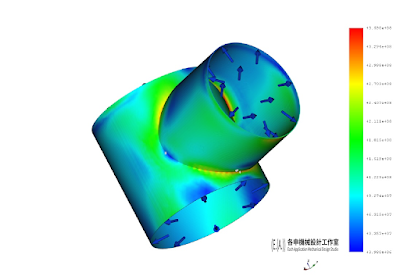

使用有限元素分析以了解開孔處在承受內壓時，應力分佈狀況。在 ASME Sec.VIII, Div.1 2019 UG-36 有規定壓力容器設備在殼板及端板上最大可以開孔的尺寸。在內徑 1520 mm 以下的殼板，最大開孔內徑可以到達其殼板內徑的一半，但不得超過 510 mm 。在超過 UG-36 的限制時，需要配合其他的分析手法及法規才能確認開孔處的強度設計是否合於需求。以下是以有限元素分析的方式去驗證設計。

承受內壓



承受外壓

壓力容器設計諮詢/ Pressure vessel design consulting



如果想要了解其詳細設計，請留下聯絡方式或是與我們互動討論。

壓寶計劃電腦軟體工具-123

 專有軟體

1. 作業系統： Windows 10 專業版。作為啟用電腦系統設備之作業系統。
2. 壓力容器強度計算軟體： PV Elite 。使用 ASME CODE 壓力容器建造法規內容，提供計算參數的設定及計算評估報告。
3. 防毒軟體： 卡巴斯基安全軟體。以提供電腦程式操作及網路瀏覽之防護作用。
4. CAD： AutoCAD 。提供常用之 CAD 檔案編輯及出版使用。

自由/ 免費軟體

1. Office 系統： LibreOffice。用來編輯、審閱 MS Office 檔案文件。
2. 排版系統： LaTex。用來編輯、排版必要的文書文件。
3. 向量圖形編輯： Inkscape 。用來編輯及設計 SVG 等向量圖形。
4. 圖形編輯： GIMP。用來編輯 png 及 jpeg 等圖形檔案。
5. 文件編輯：Emacs。多功能文件編輯器。
6. common lisp ： SBCL。專業的 common lisp 實現。
7. 直播軟體： OBS Studio。用來錄製桌面及應用程式操作過程的工具。
8. 電腦代數系統： Maxima 。用來公式推導及程式計算。
9. 網頁瀏覽器： Firefox。一個開放原始碼的網頁瀏覽器。
10. 影像編輯器： Shotcut。一個實用的影片編輯工具。
11. 資料庫：sqlite3，一種檔案型資料庫。

在 emacs 使用 maxima-mode  並驗證程式計算結果: 碟形端板厚度計算-JIS



以上內容會依造時間及經驗增修。
