壓寶計劃: 壓力容器的密封

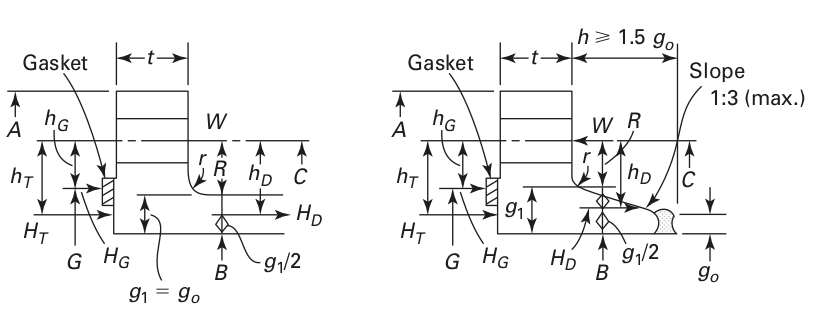

壓力容器的密封 密封對壓力容器是基本要求；理論上如果一個容器沒有保壓能力，就不會被定義成壓力容器。例如有排氣口的水槽，當然這是題外話。因為如果我們需求保壓能力時，就要注意桶槽開孔的介面密封的效果。尤其是內容物有致死性、有火災的風險或是內容物價格昂貴等等多個理由。容器如果有真空度的要求，當然密封效果也是必然需要要求的。 壓力容器開孔/管板的密封有幾個種類： 管牙口：以管牙作為連接的管材的方式。需要注意的是管牙接合時的型式、螺紋的數量及接口的厚度。接合時再以止洩帶填補螺紋間的間隙。 法蘭：以凸緣法蘭為代表，使用螺栓將對接的法蘭，中間夾以墊片作為密封物。其中要考量的點是，內容物的性質、法蘭的型式和厚度、螺栓的尺寸及數量、墊片的型式。其中墊片的型式需求注意螺栓鎖固力是否會造成其變形或破壞。 真空法蘭：一般真空法蘭的型式是使用二片凸緣車溝，放置一個 O-ring 固定環並且固定其 O-ring 後，二片凸緣再以夾箍夾持。其密封的作用力為真空產生之時，外力將凸緣壓住 O-ring 以達到密封的效果。 管殼式熱交換器的管板墊片：由於管板靠近分隔腔室的一側，為要分隔進出口的內容物，在其墊片會有一條符合分隔板的接觸區，其中與法蘭墊片一體成形。 法蘭墊片的設計 法蘭墊片的設計會造成設計法蘭時其最小厚度的變化。其中考量法蘭墊片材質，及法蘭壓著墊片的寬度。以同尺寸的法蘭來說，墊片接觸面越寬，計算螺栓力的要求越大。而螺柱尺寸越大，若要保護法蘭不被鎖壞的話，其最小厚度就會在計算的時候求得更厚的尺寸。如何取得各方面的平衡，需要整合各方面的資料。在設計相關的自定的法蘭及其墊片，需要得到《壓力容器使用者設計需求》參考 如何準備使用者設計需求/UDR 。 壓力容器設計 各申機械設計工作室
